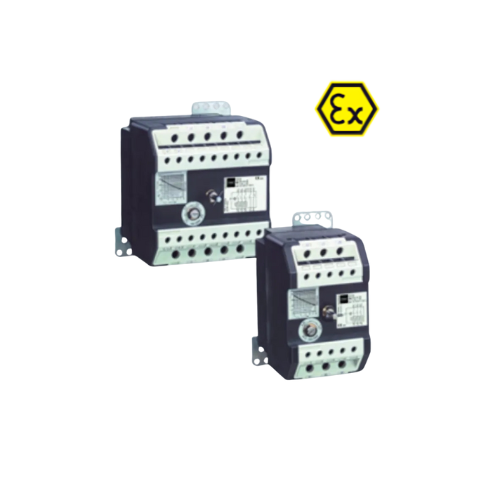

STAHL MOULDED CASE CIRCUIT BREAKERS FOR MOTOR PROTECTION SERIES 8523/8

CẦU DAO BẢO VỆ ĐỘNG CƠ DẠNG KHỐI ĐÚC SERIES 8583/8
Thương hiệu: Stahl
Xuất xứ: Germany
Máy cắt bảo vệ động cơ dạng khối đúc R. STAHL Series 8523/8 có chức năng bảo vệ và chuyển mạch cho các động cơ Ex e. Chúng có tính năng nhả ngắn mạch nhanh không thể điều chỉnh và nhả quá dòng nhiệt có thể điều chỉnh tại công tắc. Công tắc được kích hoạt bằng một bộ truyền động quay, và vị trí chuyển mạch luôn dễ dàng quan sát. Bạn có thể cài đặt các dải dòng điện khác nhau.
✔ Vật liệu: Epoxy resin
✔ Chuẩn bảo vệ: IP20
✔ Chứng chỉ: ATEX / IECEx – type U, Canada (FM), USA (FM
✔ Chuyển mạch an toàn để bảo vệ động cơ Ex e
✔ Bộ nhả: Bộ nhả ngắn mạch nhanh không thể điều chỉnh, bộ nhả quá dòng nhiệt có thể điều chỉnh.
✔ Ngoài ra, bộ nhả điện áp thấp và bộ nhả rẽ nhánh cũng là các lựa chọn.
✔ Tiếp điểm phụ tùy chọn: 1 tiếp điểm thường đóng (NC) + 1 tiếp điểm thường mở (NO) hoặc 2 tiếp điểm thường đóng (NC) + 2 tiếp điểm thường mở (NO)
✔ Sử dụng khu vực nguy cơ cháy nổ cao: Zones 1, 2, 21, 22
🔹 Ứng dụng: Dầu khí, hóa chất, khai thác mỏ, công nghiệp
🔹 Mã hàng:
Bảng Lựa Chọn Sản Phẩm STAHL Series 8523/8

Release (Chế độ ngắt)	Auxiliary Contacts (Tiếp điểm phụ)	Current-setting range (Dải dòng điện cài đặt)	AC release voltage (Điện áp nhả AC)	Product Type (Loại sản phẩm)	Art. No.	Weight (Trọng lượng)
Shunt trip (Ngắt rẽ nhánh)	1 NC + 1 NO	1.6-2.5 A	240 V	8523/82-07-222	217752	1.9 kg
		2.5-4 A	240 V	8523/82-08-222	217753	1.9 kg
		4-6.3 A	60 V	8523/82-09-221	217754	1.9 kg
Undervoltage release (Nhả điện áp thấp)	1 NC + 1 NO	0.1-0.16 A	230 V	8523/82-01-126	219007	1.9 kg
			400 V	8523/82-01-127	219008	1.9 kg
			500 V	8523/82-01-129	219009	1.9 kg
		0.16-0.25 A	230 V	8523/82-02-126	219010	1.9 kg
			400 V	8523/82-02-127	219011	1.9 kg
			500 V	8523/82-02-129	219012	1.9 kg
		0.25-0.4 A	230 V	8523/82-03-126	219013	1.9 kg
			400 V	8523/82-03-127	217727	1.9 kg
			500 V	8523/82-03-129	219014	1.9 kg
		0.4-0.63 A	230 V	8523/82-04-126	217728	1.9 kg
			400 V	8523/82-04-127	219015	1.9 kg
			500 V	8523/82-04-129	219016	1.9 kg
		0.63-1 A	230 V	8523/82-05-126	219017	1.9 kg
			400 V	8523/82-05-127	219018	1.9 kg
			500 V	8523/82-05-129	219019	1.9 kg
		1-1.6 A	230 V	8523/82-06-126	217729	1.9 kg
			400 V	8523/82-06-127	217730	1.9 kg
			500 V	8523/82-06-129	219020	1.9 kg
	1 NC + 1 NO	1.6-2.5 A	110 V	8523/82-07-125	217731	1.9 kg
			230 V	8523/82-07-126	219021	1.9 kg
			400 V	8523/82-07-127	217732	1.9 kg
			500 V	8523/82-07-129	219022	1.9 kg
	2 NC + 2 NO	1.6-2.5 A	230 V	8523/82-07-146	217749	1.9 kg
	1 NC + 1 NO	2.5-4 A	230 V	8523/82-08-126	219023	1.9 kg
			400 V	8523/82-08-127	217733	1.9 kg
			500 V	8523/82-08-129	219024	1.9 kg
		4-6.3 A	230 V	8523/82-09-126	217734	1.9 kg
			400 V	8523/82-09-127	217735	1.9 kg
			500 V	8523/82-09-129	219025	1.9 kg
		6.3-9 A	230 V	8523/82-10-126	219026	1.9 kg
			400 V	8523/82-10-127	217736	1.9 kg
			500 V	8523/82-10-129	219027	1.9 kg
	1 NC + 1 NO	9-12.5 A	230 V	8523/82-11-126	219028	1.9 kg
			400 V	8523/82-11-127	219029	1.9 kg
			500 V	8523/82-11-129	219030	1.9 kg
	2 NC + 2 NO	9-12.5 A	400 V	8523/82-11-147	217750	1.9 kg
	1 NC + 1 NO	12.5-16 A	230 V	8523/82-12-126	217737	1.9 kg
			400 V	8523/82-12-127	217738	1.9 kg
			500 V	8523/82-12-129	219031	1.9 kg
		16-20 A	230 V	8523/82-13-126	219032	1.9 kg
			400 V	8523/82-13-127	219033	1.9 kg
			500 V	8523/82-13-129	219034	1.9 kg
		20-22.5 A	230 V	8523/82-14-126	217751	1.9 kg
			400 V	8523/82-14-127	219035	1.9 kg
			500 V	8523/82-14-129	219036	1.9 kg
Without (Không có)	1 NC + 1 NO	0.16-0.25 A	–	8523/82-02-020	217714	1.9 kg
		0.25-0.4 A	–	8523/82-03-020	217715	1.9 kg
	1 NC + 1 NO	0.4-0.63 A	–	8523/82-04-020	217716	1.9 kg
	2 NC + 2 NO	0.4-0.63 A	–	8523/82-04-040	217739	1.9 kg
	1 NC + 1 NO	0.63-1 A	–	8523/82-05-020	217717	1.9 kg
	2 NC + 2 NO	0.63-1 A	–	8523/82-05-040	217740	1.9 kg
	1 NC + 1 NO	1-1.6 A	–	8523/82-06-020	217718	1.9 kg
	2 NC + 2 NO	1-1.6 A	–	8523/82-06-040	217741	1.9 kg
	1 NC + 1 NO	1.6-2.5 A	–	8523/82-07-020	217719	1.9 kg
	2 NC + 2 NO	1.6-2.5 A	–	8523/82-07-040	217742	1.9 kg
	1 NC + 1 NO	2.5-4 A	–	8523/82-08-020	217720	1.9 kg
	2 NC + 2 NO	2.5-4 A	–	8523/82-08-040	217743	1.9 kg
	1 NC + 1 NO	4-6.3 A	–	8523/82-09-020	217721	1.9 kg
	2 NC + 2 NO	4-6.3 A	–	8523/82-09-040	217744	1.9 kg
	1 NC + 1 NO	6.3-9 A	–	8523/82-10-020	217722	1.9 kg
	2 NC + 2 NO	6.3-9 A	–	8523/82-10-040	217745	1.9 kg
	1 NC + 1 NO	9-12.5 A	–	8523/82-11-020	217723	1.9 kg
	2 NC + 2 NO	9-12.5 A	–	8523/82-11-040	217746	1.9 kg
	1 NC + 1 NO	12.5-16 A	–	8523/82-12-020	217724	1.9 kg
	2 NC + 2 NO	12.5-16 A	–	8523/82-12-040	217747	1.9 kg
	1 NC + 1 NO	16-20 A	–	8523/82-13-020	217725	1.9 kg
	1 NC + 1 NO	20-22.5 A	–	8523/82-14-020	217726	1.9 kg
	2 NC + 2 NO	20-22.5 A	–	8523/82-14-040	217748	1.9 kg

📞 Công ty TNHH Thương mại & Dịch vụ Kỹ thuật NKE chuyên tư vấn, thiết kế và báo giá trọn bộ các giải pháp thiết bị điện phòng nổ, chống cháy nổ theo tiêu chuẩn quốc tế (NEC, IECEx, ATEX,…).
Liên hệ với chúng tôi ngay hôm nay để được hỗ trợ tư vấn và thiết kế giải pháp phù hợp nhất với nhu cầu của bạn!🚀

Giá: Liên hệ

Hỗ trợ trực truyến:

Danh mục: THIẾT BỊ ĐIỆN PHÒNG NỔ (EX-PROTECTED), BUILT-IN COMPONENTS Thẻ: #stahl, 8523/8

Mô tả
Tài liệu kỹ thuật

Bảo vệ động cơ Ex e an toàn và hiệu quả với Bộ ngắt mạch STAHL Series 8523/8
Bộ ngắt mạch vỏ đúc bảo vệ động cơ là một trong những thiết bị quan trọng nhất để đảm bảo an toàn cho các hệ thống điện. Đối với môi trường nguy hiểm, các sản phẩm chuyên dụng như STAHL Series 8523/8 trở nên không thể thiếu. Được thiết kế đặc biệt để bảo vệ động cơ Ex e, dòng sản phẩm này mang lại sự an toàn tối đa và hiệu suất vượt trội.

Giới thiệu về STAHL Series 8523/8
STAHL Series 8523/8 là dòng bộ ngắt mạch vỏ đúc được R. STAHL sản xuất, có chức năng chính là bảo vệ và chuyển mạch cho các động cơ Ex e trong các khu vực nguy hiểm. Điểm nổi bật của sản phẩm là khả năng ngắt mạch nhanh chóng, không điều chỉnh được, cùng với khả năng ngắt quá dòng nhiệt có thể điều chỉnh tại công tắc. Điều này giúp bảo vệ động cơ khỏi các sự cố ngắn mạch và quá tải một cách hiệu quả.
Tính năng nổi bật
Bảo vệ toàn diện: Sản phẩm tích hợp hai loại bảo vệ: ngắt mạch ngắn không điều chỉnh và ngắt quá dòng nhiệt có thể điều chỉnh. Điều này giúp ngăn ngừa hư hỏng cho động cơ và thiết bị.
Tùy chọn đa dạng: STAHL Series 8523/8 cung cấp nhiều tùy chọn linh hoạt để phù hợp với các yêu cầu cụ thể của từng ứng dụng. Bạn có thể lựa chọn các phiên bản với Shunt trip (ngắt rẽ nhánh) hoặc Undervoltage release (nhả điện áp thấp), cùng với các tiếp điểm phụ 1 NC + 1 NO hoặc 2 NC + 2 NO.
Dải dòng điện cài đặt rộng: Dòng sản phẩm có dải dòng điện cài đặt đa dạng, từ 0.16 A đến 22.5 A, cho phép người dùng lựa chọn chính xác thiết bị phù hợp với công suất động cơ của mình.
Thiết kế chắc chắn và dễ sử dụng: Với thiết kế vỏ đúc bền bỉ, sản phẩm có thể hoạt động ổn định trong các môi trường khắc nghiệt. Việc sử dụng công tắc xoay giúp việc chuyển mạch trở nên dễ dàng và vị trí chuyển mạch luôn hiển thị rõ ràng.
Chứng nhận an toàn: Sản phẩm đạt các chứng nhận quốc tế như IECEx/ATEX, đảm bảo tuân thủ các tiêu chuẩn an toàn cao nhất khi lắp đặt trong các Khu vực 0, 1, 2, 20, 21, và 22.
Ứng dụng thực tế
Bộ ngắt mạch STAHL Series 8523/8 là lựa chọn lý tưởng cho các ngành công nghiệp đòi hỏi tiêu chuẩn an toàn cao, bao gồm:
Ngành Dầu khí và Hóa chất
Ngành Dược phẩm và Thực phẩm
Các nhà máy xử lý nước và chất thải
Môi trường có nguy cơ cháy nổ cao (ví dụ: kho chứa hóa chất, trạm bơm xăng dầu)
Với sự kết hợp giữa hiệu suất, tính linh hoạt và độ an toàn đã được chứng nhận, STAHL Series 8523/8 không chỉ là một thiết bị bảo vệ, mà còn là một giải pháp tối ưu để đảm bảo hoạt động liên tục và an toàn cho hệ thống động cơ của bạn.

Bảng Lựa Chọn Sản Phẩm STAHL Series 8523/8

Release (Chế độ ngắt)	Auxiliary Contacts (Tiếp điểm phụ)	Current-setting range (Dải dòng điện cài đặt)	AC release voltage (Điện áp nhả AC)	Product Type (Loại sản phẩm)	Art. No. (Mã hàng)	Weight (Trọng lượng)
Shunt trip (Ngắt rẽ nhánh)	1 NC + 1 NO	1.6-2.5 A	240 V	8523/82-07-222	217752	1.9 kg
		2.5-4 A	240 V	8523/82-08-222	217753	1.9 kg
		4-6.3 A	60 V	8523/82-09-221	217754	1.9 kg
Undervoltage release (Nhả điện áp thấp)	1 NC + 1 NO	0.1-0.16 A	230 V	8523/82-01-126	219007	1.9 kg
			400 V	8523/82-01-127	219008	1.9 kg
			500 V	8523/82-01-129	219009	1.9 kg
		0.16-0.25 A	230 V	8523/82-02-126	219010	1.9 kg
			400 V	8523/82-02-127	219011	1.9 kg
			500 V	8523/82-02-129	219012	1.9 kg
		0.25-0.4 A	230 V	8523/82-03-126	219013	1.9 kg
			400 V	8523/82-03-127	217727	1.9 kg
			500 V	8523/82-03-129	219014	1.9 kg
		0.4-0.63 A	230 V	8523/82-04-126	217728	1.9 kg
			400 V	8523/82-04-127	219015	1.9 kg
			500 V	8523/82-04-129	219016	1.9 kg
		0.63-1 A	230 V	8523/82-05-126	219017	1.9 kg
			400 V	8523/82-05-127	219018	1.9 kg
			500 V	8523/82-05-129	219019	1.9 kg
		1-1.6 A	230 V	8523/82-06-126	217729	1.9 kg
			400 V	8523/82-06-127	217730	1.9 kg
			500 V	8523/82-06-129	219020	1.9 kg
	1 NC + 1 NO	1.6-2.5 A	110 V	8523/82-07-125	217731	1.9 kg
			230 V	8523/82-07-126	219021	1.9 kg
			400 V	8523/82-07-127	217732	1.9 kg
			500 V	8523/82-07-129	219022	1.9 kg
	2 NC + 2 NO	1.6-2.5 A	230 V	8523/82-07-146	217749	1.9 kg
	1 NC + 1 NO	2.5-4 A	230 V	8523/82-08-126	219023	1.9 kg
			400 V	8523/82-08-127	217733	1.9 kg
			500 V	8523/82-08-129	219024	1.9 kg
		4-6.3 A	230 V	8523/82-09-126	217734	1.9 kg
			400 V	8523/82-09-127	217735	1.9 kg
			500 V	8523/82-09-129	219025	1.9 kg
		6.3-9 A	230 V	8523/82-10-126	219026	1.9 kg
			400 V	8523/82-10-127	217736	1.9 kg
			500 V	8523/82-10-129	219027	1.9 kg
	1 NC + 1 NO	9-12.5 A	230 V	8523/82-11-126	219028	1.9 kg
			400 V	8523/82-11-127	219029	1.9 kg
			500 V	8523/82-11-129	219030	1.9 kg
	2 NC + 2 NO	9-12.5 A	400 V	8523/82-11-147	217750	1.9 kg
	1 NC + 1 NO	12.5-16 A	230 V	8523/82-12-126	217737	1.9 kg
			400 V	8523/82-12-127	217738	1.9 kg
			500 V	8523/82-12-129	219031	1.9 kg
		16-20 A	230 V	8523/82-13-126	219032	1.9 kg
			400 V	8523/82-13-127	219033	1.9 kg
			500 V	8523/82-13-129	219034	1.9 kg
		20-22.5 A	230 V	8523/82-14-126	217751	1.9 kg
			400 V	8523/82-14-127	219035	1.9 kg
			500 V	8523/82-14-129	219036	1.9 kg
Without (Không có)	1 NC + 1 NO	0.16-0.25 A	–	8523/82-02-020	217714	1.9 kg
		0.25-0.4 A	–	8523/82-03-020	217715	1.9 kg
	1 NC + 1 NO	0.4-0.63 A	–	8523/82-04-020	217716	1.9 kg
	2 NC + 2 NO	0.4-0.63 A	–	8523/82-04-040	217739	1.9 kg
	1 NC + 1 NO	0.63-1 A	–	8523/82-05-020	217717	1.9 kg
	2 NC + 2 NO	0.63-1 A	–	8523/82-05-040	217740	1.9 kg
	1 NC + 1 NO	1-1.6 A	–	8523/82-06-020	217718	1.9 kg
	2 NC + 2 NO	1-1.6 A	–	8523/82-06-040	217741	1.9 kg
	1 NC + 1 NO	1.6-2.5 A	–	8523/82-07-020	217719	1.9 kg
	2 NC + 2 NO	1.6-2.5 A	–	8523/82-07-040	217742	1.9 kg
	1 NC + 1 NO	2.5-4 A	–	8523/82-08-020	217720	1.9 kg
	2 NC + 2 NO	2.5-4 A	–	8523/82-08-040	217743	1.9 kg
	1 NC + 1 NO	4-6.3 A	–	8523/82-09-020	217721	1.9 kg
	2 NC + 2 NO	4-6.3 A	–	8523/82-09-040	217744	1.9 kg
	1 NC + 1 NO	6.3-9 A	–	8523/82-10-020	217722	1.9 kg
	2 NC + 2 NO	6.3-9 A	–	8523/82-10-040	217745	1.9 kg
	1 NC + 1 NO	9-12.5 A	–	8523/82-11-020	217723	1.9 kg
	2 NC + 2 NO	9-12.5 A	–	8523/82-11-040	217746	1.9 kg
	1 NC + 1 NO	12.5-16 A	–	8523/82-12-020	217724	1.9 kg
	2 NC + 2 NO	12.5-16 A	–	8523/82-12-040	217747	1.9 kg
	1 NC + 1 NO	16-20 A	–	8523/82-13-020	217725	1.9 kg
	1 NC + 1 NO	20-22.5 A	–	8523/82-14-020	217726	1.9 kg
	2 NC + 2 NO	20-22.5 A	–	8523/82-14-040	217748	1.9 kg
